La rettifica cilindro è una delle lavorazioni principe nell’ambito della manutenzione e riparazione di macchinari industriali, pompe, compressori e altri dispositivi che utilizzano componenti cilindrici sottoposti a movimenti ripetitivi e sollecitazioni intense. Questo processo, altamente tecnico e specialistico, consente di riportare a condizioni ottimali superfici usurate o danneggiate, garantendo efficienza e affidabilità alle apparecchiature industriali. A differenza di quanto spesso si pensa, la rettifica cilindro in ambito industriale riguarda cilindri di grandi dimensioni e materiali speciali – non quelli di motori o motocicli – e si esegue su componenti in ghisa, acciaio o alluminio.
Cos’è la rettifica cilindro industriale?

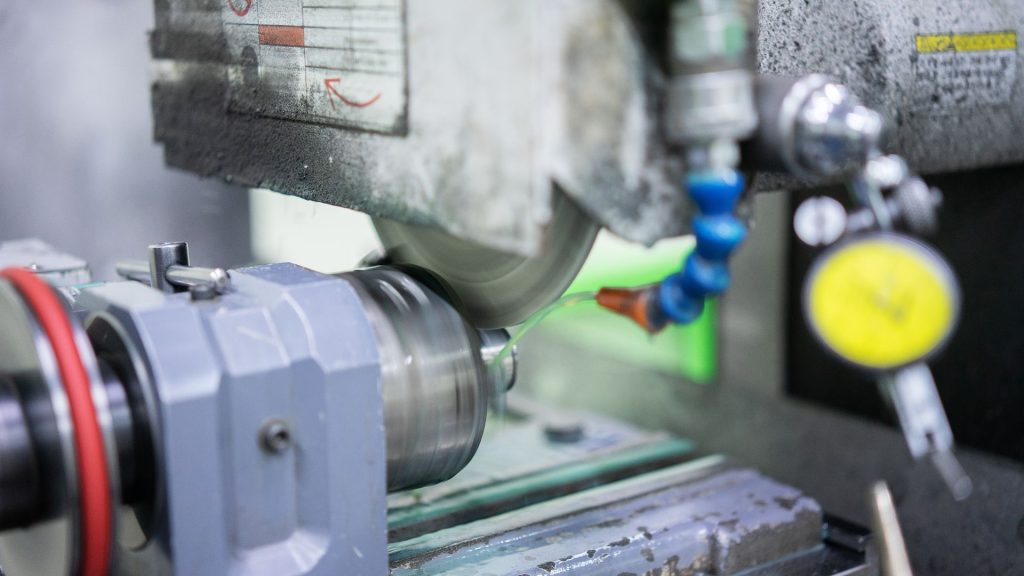

La rettifica cilindro è una lavorazione meccanica di precisione che consente di ripristinare la geometria originaria di superfici interne o esterne di cilindri utilizzati in macchine industriali, pompe, presse, compressori e dispositivi simili. Il processo viene eseguito con macchine utensili dedicate (rettificatrici cilindriche) e utensili abrasivi ad alta precisione.
Quando è necessaria la rettifica cilindro
La necessità di rettificare un cilindro nasce in presenza di usura, ovalizzazione, rigature, danneggiamenti superficiali, perdita di tenuta o diminuzione dell’efficienza del componente. Un classico esempio è la perdita di pressione nei cilindri idraulici dovuta a microfessure o deformazioni della superficie interna, o ancora l’aumento delle vibrazioni in compressori e pompe industriali dovuto a una superficie cilindrica non più perfetta.
Perché effettuare una rettifica cilindro: benefici e risparmi
Procedere con la rettifica cilindro consente di ottenere numerosi benefici, sia dal punto di vista tecnico che economico. Prima di tutto, questa operazione permette di ripristinare la funzionalità e le prestazioni originarie del componente senza doverlo sostituire integralmente, con un conseguente risparmio sia di costi che di tempi di fermo macchina. Un cilindro usurato comporta una maggiore dispersione di energia, aumento degli attriti, surriscaldamento e potenziale perdita di tenuta idraulica o pneumatica. E questo in cosa si traduce? Inefficienza produttiva e rischi di guasti improvvisi!
La rettifica cilindri consente, in aggiunta, di allungare sensibilmente la vita operativa delle parti, migliorando la precisione di funzionamento dei macchinari e riducendo i costi di manutenzione straordinaria. Se si investe in un programma di manutenzione che prevede controlli periodici e interventi di rettifica preventiva, si possono evitare danni gravi e costosi fermi impianto. Senza contare che, dal punto di vista della sostenibilità, rettificare un cilindro, che sia in alluminio o in acciaio, permette di ridurre lo spreco di materiali, riutilizzando componenti strutturalmente validi e limitando la necessità di smaltimento e produzione di nuovi pezzi.
Come rettificare un cilindro?
Il processo di rettifica cilindro industriale è una sequenza di lavorazioni di precisione che si articolano in varie fasi, ognuna delle quali richiede competenza, strumenti specifici e attenzione ai dettagli. Vediamo uno per volta tutti gli step che è necessario svolgere!
Smontaggio e ispezione iniziale
Tutto parte dallo smontaggio del cilindro dalla macchina industriale. È fondamentale che il componente venga pulito e privato di ogni traccia di lubrificanti o contaminanti, in modo che la successiva analisi visiva e metrologica sia il più accurata possibile. Si eseguono misurazioni per valutare l’entità dell’usura, l’eventuale ovalizzazione, la presenza di rigature o microfessure.
Alesatura e levigatura
Se ci si trova in presenza di danni profondi, la prima fase può prevedere una alesatura, ovvero l’asportazione di materiale con utensili specifici per riportare la superficie a un grado di rotondità e rettilineità accettabile. La quantità di materiale asportato dipende dal livello di usura e dal diametro finale richiesto dal cliente o dalle specifiche tecniche.
Successivamente si passa alla levigatura (o honing), una lavorazione abrasiva che consente di ottenere la rugosità richiesta, eliminando microrigature residue e portando la superficie interna a uno stato ottimale per il funzionamento favorendo la tenuta di lubrificanti o fluidi idraulici.
Un caso specifico: la rettifica cilindro alluminio
Quando si tratta di rettificare cilindro alluminio, il processo deve essere eseguito con attenzione particolare alla scelta dell’utensile e alle velocità di avanzamento, dato che l’alluminio tende a surriscaldarsi e a impastare le mole abrasive. Proprio per questo motivo si preferisce utilizzare abrasivi specifici e si adottano strategie di refrigerazione adeguate per evitare deformazioni e garantire una finitura di qualità.
Lucidatura o cross-honing
Per cilindri che richiedono altissimi livelli di scorrevolezza, si può eseguire anche una lucidatura finale o una lavorazione detta cross-honing, che crea una microtrama incrociata in grado di trattenere al meglio i fluidi lubrificanti.
Lavaggio ad ultrasuoni e controllo contaminanti
Terminate tutti i passaggi di lavorazione meccanica, il componente viene sottoposto a lavaggio ad ultrasuoni per eliminare ogni particella residua di abrasivo o materiale. In ultima battuta, si eseguono controlli dimensionali e visivi per verificare la qualità del lavoro e la corrispondenza alle specifiche richieste.
Equilibratura per parti rotanti industriali
Se il cilindro fa parte di un organo rotante (come nei rulli di laminatoi, compressori o pompe centrifughe), è indispensabile procedere ad uno step ulteriore: l’equilibratura dinamica. Questa operazione, effettuata con macchine equilibratrici di precisione, garantisce l’assenza di vibrazioni e la massima durata del componente in esercizio.
Tipologie di interventi correlati alla rettifica cilindri
Ripristino cilindri grippati o danneggiati
Nei casi più gravi, quando un cilindro ha subito grippaggi o danni da attrito, si può intervenire con lavorazioni di cromatura o ricromatura, che consistono nell’applicare uno strato sottile di cromo duro sulla superficie interna o esterna, seguito da una rettifica di finitura. Questo metodo è particolarmente indicato per riportare a nuova vita componenti di grandi dimensioni senza alterarne le caratteristiche meccaniche.
Altre tecniche correlate prevedono il riporto di materiali speciali tramite saldatura o spruzzatura termica, utili in particolare quando il materiale di base ha subito erosioni profonde.
Alesatura per incremento diametro e sostituzione guarnizioni
Qualora il danno comporti la perdita delle tolleranze originarie, si può decidere di rettificare cilindro fino a un diametro maggiorato tramite alesatura, provvedendo successivamente all’utilizzo di guarnizioni o tenute di misura maggiorata, in modo da mantenere la funzionalità del sistema.
Rettifica monoblocchi e blocchi cilindri multipli
Nelle grandi linee produttive e nei compressori industriali, spesso si lavora su monoblocchi o blocchi contenenti più cilindri. In questo caso la rettifica cilindri deve garantire la perfetta coassialità di tutte le camere, condizione indispensabile per evitare vibrazioni e perdite di efficienza.
Rettifiche DDP – Esperti in rettifica cilindri industriali conto terzi
Rettifiche DDP è una realtà specializzata nella lavorazione conto terzi di componenti industriali, con una lunga esperienza nella rettifica meccanica e nell’equilibratura. Le lavorazioni coprono la rettifica cilindri di pompe, compressori, canne idrauliche e pneumatiche, su materiali quali acciaio, ghisa, alluminio e leghe speciali. Rettifiche DDP è attrezzata con macchinari per effettuare rettifiche CNC di ultima generazione che permettono di lavorare su grandi dimensioni mantenendo tolleranze centesimali e rugosità certificate.
Contatta ora Rettifiche DDP per una consulenza tecnica o un preventivo personalizzato: il team è a disposizione per qualsiasi esigenza su lavorazioni meccaniche industriali di precisione!
